Tuned HP-41C

Home

Sammlung

Bibliothek

Marktplatz

Kontakt

Links

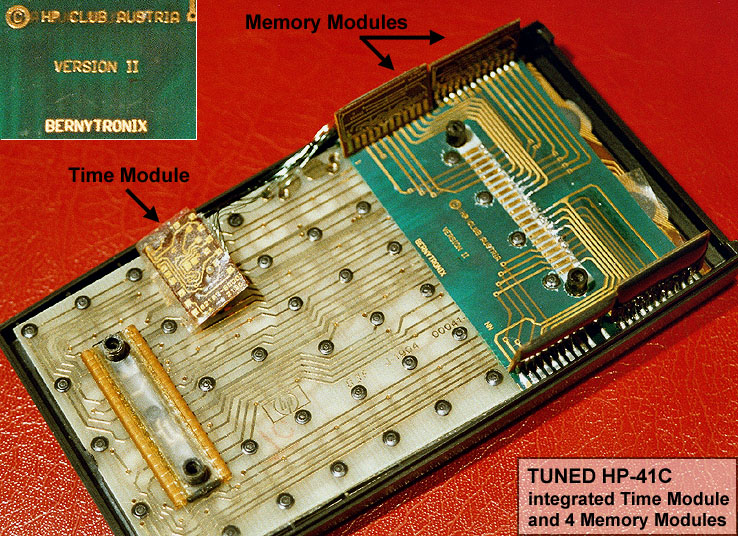

Vor einiger Zeit habe ich einen besonderen HP-41C erstanden. Beim Funktionstest stellte ich fest, dass er 319 Speicherregister hatte und anscheinend auch die Time Module Befehle verstand. Das weckte natürlich meine Neugier, und schnell war der Schraubenzieher zur Hand. Zum Vorschein kam das folgende:

Klicken zum Vergrössern

Eine ganz dünne Leiterplatte (grün) ist direkt an den Erweiterungsport auf der 41-er Platine angelötet. Sie führt die vier Erweiterungsports an den Gehäuserand, wo die Speichermodule stehend angelötet sind, so dass sie genau in das Rechnergehäuse passen. Das Time Module ist mit ganz feinen Drähten ebenfalls mit dieser Leiterplatte verbunden.

Die Leiterplatte trägt den Aufdruck:

© HP CLUB AUSTRIA
VERSION II
BERNYTRONIX

Wenn jemand genaueres darüber weiss, bitte melden!
